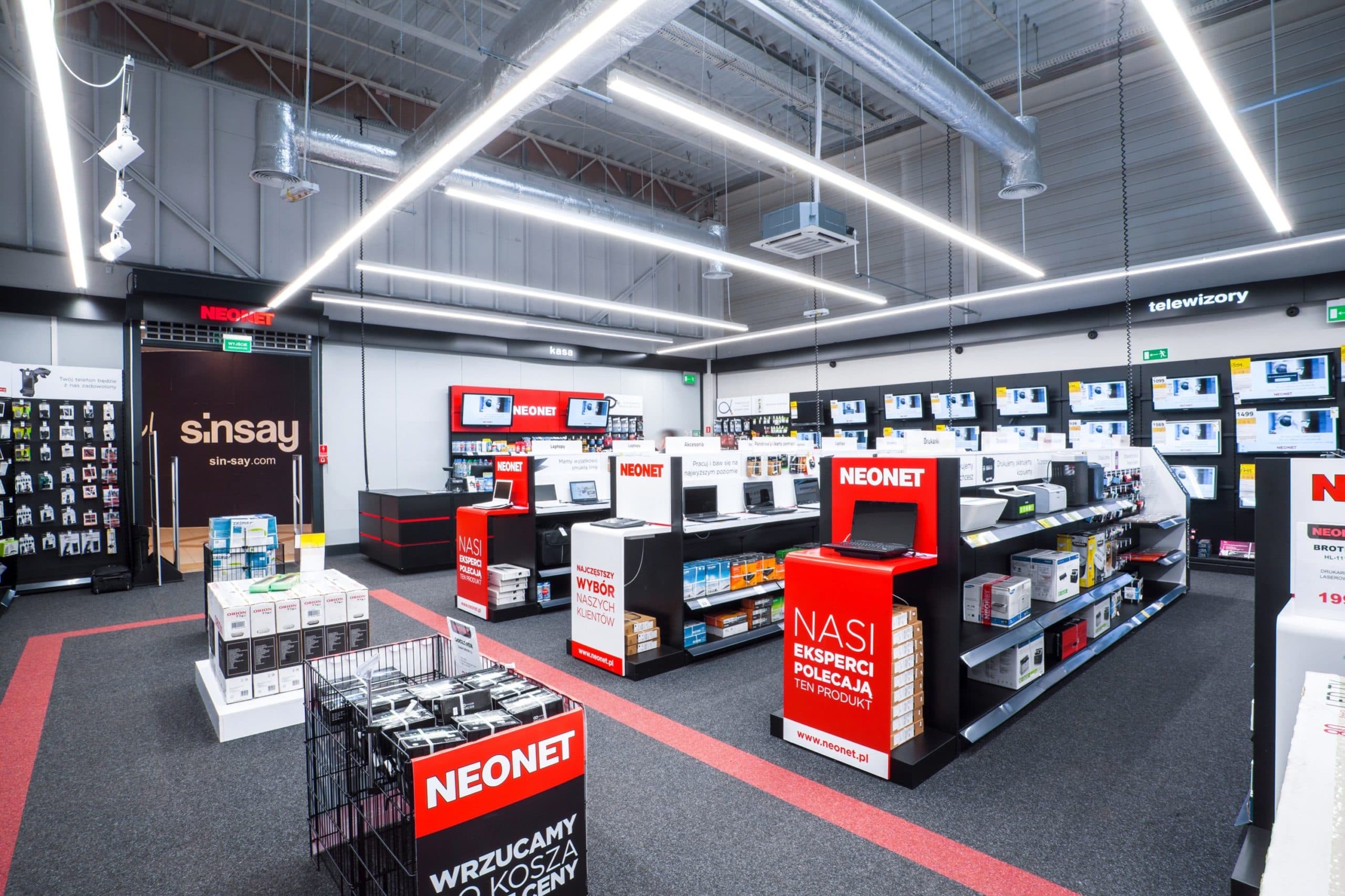

PN-EN 12464-1:2022 (EN 12464-1:2021) – praktyczny przewodnik po normach oświetlenia wewnętrznego

Oświetlenie wewnętrzne jest jednym z tych elementów projektu, które pozornie „da się zrobić prosto”, a w praktyce najczęściej generują uwagi na etapie użytkowania i odbioru. Typowy scenariusz wygląda podobnie: średnie natężenie oświetlenia w obliczeniach jest poprawne, jednak w rzeczywistości pojawiają się zastrzeżenia dotyczące olśnienia, nierównomierności, zbyt słabego światła na ścianach i suficie albo niezgodnych pomiarów, wynikających z innej metody weryfikacji niż przyjęta w projekcie.

Norma PN-EN 12464-1:2022 (EN 12464-1:2021) porządkuje ten temat w sposób jednoznaczny. Określa wymagania dla miejsc pracy we wnętrzach nie tylko przez pryzmat „luxów”, ale jako zestaw kryteriów, które można obliczyć, opisać w dokumentacji, a następnie rzetelnie sprawdzić w pomiarach odbiorowych. Ten artykuł prowadzi przez normę w tej samej logice, w jakiej realizuje się inwestycję: od zrozumienia zakresu i pojęć, przez dobór wymagań, po projektowanie, utrzymanie parametrów i weryfikację.

Z tego artykułu dowiesz się:

• Czym jest PN-EN 12464-1 i jaki jest jej zakres w oświetleniu wnętrz?
• Jak rozumieć pakiet wymagań normowych i jak czytać zapisy bez sprowadzania ich do jednej wartości luxów?
• Jak działa podział na obszar zadania, otoczenie i tło oraz dlaczego wpływa na komfort widzenia?
• Które parametry najczęściej przesądzają o zgodności: Ēm, Uo, RUGL/UGR, Ra, MF oraz zasady weryfikacji?
• Jak ustalić siatkę obliczeniową i pomiarową oraz jak stosować wzór na maksymalny krok siatki?
• Jak poprawnie podejść do olśnienia metodą UGR oraz kiedy tabele UGR wymagają szczególnej ostrożności?
• Jak działa maintenance factor (MF) i dlaczego determinuje różnicę między „wynikiem na starcie” a wynikiem utrzymywanym?
• Jak łączyć światło dzienne z oświetleniem elektrycznym, nie tracąc kontroli nad warunkami widzenia?
• Jak przygotować dokumentację i odbiór, aby projekt i pomiar były porównywalne?

Czym jest PN-EN 12464-1 i co reguluje?

PN-EN 12464-1 dotyczy oświetlenia miejsc pracy we wnętrzach, rozumianych jako przestrzenie, w których człowiek wykonuje zadania wzrokowe. Norma znajduje zastosowanie w biurach, placówkach edukacyjnych, obiektach handlowych, magazynach, halach produkcyjnych, laboratoriach, strefach komunikacji, pomieszczeniach socjalnych i wielu innych typach wnętrz.Kluczową cechą normy jest to, iż opisuje oświetlenie jako warunki widzenia, a nie tylko „poziom natężenia”.

W praktyce oznacza to wymagania dotyczące:

Żeby prawidłowo przejść z wymagań normowych do projektu, najpierw trzeba uporządkować język normy. Następna część wprowadza pojęcia, które pojawiają się w tabelach i opisach weryfikacji.

Podstawowe pojęcia i skróty, które trzeba rozumieć przed doborem wymagań

Norma PN-EN 12464-1 posługuje się zestawem parametrów, które powinny być wpisane wprost w dokumentację projektową, ponieważ właśnie one są później weryfikowane w odbiorze. Poniżej zestawienie skrótów i ich znaczenia w praktyce.

Po uporządkowaniu pojęć można przejść do logiki doboru wymagań: norma prowadzi przez podział wnętrza na obszar zadania, bezpośrednie otoczenie i tło, zamiast zakładać jeden poziom oświetlenia dla całego pomieszczenia.

Logika doboru wymagań: obszar zadania, bezpośrednie otoczenie i tło

Norma opiera się na prostym założeniu: człowiek nie widzi wyłącznie w jednym punkcie. Wzrok adaptuje się do jasności otoczenia, a zbyt duże kontrasty między stanowiskiem a resztą pomieszczenia pogarszają komfort oraz zwiększają zmęczenie.

Dlatego wymagania dobiera się w odniesieniu do trzech stref:

• obszaru zadania (task area),
• bezpośredniego otoczenia (immediate surrounding area),
• tła (background area).

To podejście porządkuje zarówno projekt, jak i odbiór: wiadomo, gdzie obowiązują wymagania podstawowe dla zadania, a gdzie należy zapewnić poziomy wspierające komfort widzenia i percepcję przestrzeni. Mając tę logikę, można przejść do tego, co w praktyce rozstrzyga o zgodności instalacji: parametrów, które najczęściej powodują uwagi na etapie odbioru.

Parametry, które najczęściej przesądzają o zgodności projektu i odbioru

W oświetleniu wewnętrznym najczęściej decydują cztery obszary: utrzymywane natężenie, równomierność, olśnienie oraz jakość kolorów i przestrzeni. Zrozumienie ich roli pozwala później dobrać adekwatne dane do obliczeń i pomiarów.

Na tle tych parametrów szczególne znaczenie mają wskaźniki „przestrzenne” (cylindryczne, ściany i sufit). jeżeli są pominięte, wnętrze może formalnie spełniać Ēm na stanowisku, a jednocześnie być odbierane jako ciemne i niekomfortowe.

Przykładowe minimalne wymagania z PN-EN 12464-1 (biuro, retail, magazyn, przemysł)

W PN-EN 12464-1 wymagania nie są jedną uniwersalną wartością dla „wnętrz” jako całości. Norma podaje konkretne parametry minimalne w tabelach przypisanych do aktywności i stref (np. praca biurowa, strefa kas, pakowanie, obróbka precyzyjna). W praktyce „zgodność” oznacza zawsze komplet: Ēm (lx), Uo, Ra, RUGL (limit UGR). Co więcej – w wielu przypadkach także wymagania wspierające percepcję przestrzeni (np. światło pionowe/cylindryczne, ściany, sufit).

Poniżej przykłady reprezentatywnych pozycji z normy – tak, aby było jasne, jak wyglądają minimalne zestawy wymagań w różnych typach obiektów.

Jak to interpretować w kontekście odbioru: w każdej z powyższych stref nie wystarczy „spełnić średnią wartość luxów”. Odbiór dotyczy również równomierności Uo, olśnienia (RUGL/UGR) oraz oddawania kolorów Ra. Stąd też te parametry powinny być wpisane wprost w projekt, specyfikację i protokół pomiarowy.

Siatka obliczeniowa i pomiarowa: jak wyeliminować rozbieżność projekt–pomiar

W praktyce różnice między projektem a pomiarami wynikają często nie z jakości instalacji, ale z braku spójnych założeń. Najważniejsza zasada jest prosta: pomiary muszą odpowiadać założeniom obliczeniowym. Oznacza to te same obszary, te same płaszczyzny odniesienia i porównywalny układ punktów.

Norma opisuje zasady tworzenia siatki punktów i sposób wyznaczania maksymalnego kroku siatki. Zanim pojawi się wzór, warto zapamiętać trzy reguły, które wprowadzają porządek w dokumentacji:

• siatka jest z reguły prostokątna,
• wartości liczy się i mierzy w środkach pól siatki,
• proporcje boków pojedynczego pola siatki powinny być zbliżone do kwadratu (w praktyce: bez skrajnych prostokątów).

Wzór na maksymalny krok siatki

Poniższy wzór pozwala oszacować maksymalny rozmiar oczka siatki w funkcji dłuższego wymiaru analizowanego obszaru. Jego celem jest ujednolicenie podejścia i ograniczenie sytuacji, w których ktoś „zagęszcza” siatkę, a ktoś inny ją „rozrzedza”, uzyskując inne wyniki.

• d to dłuższy wymiar obszaru obliczeń (z zastrzeżeniem, iż przy bardzo wydłużonych obszarach stosuje się podejście zapewniające prawidłowe proporcje pól),
• p to maksymalny rozmiar komórki siatki.

W praktyce po wyznaczeniu „p” dobiera się liczbę punktów w obu kierunkach tak, aby oczka siatki były możliwie zbliżone do proporcji 1:1, a punkty znajdowały się w środkach pól.

Pas przy ścianie i konsekwencje dla równomierności

Norma przewiduje sytuacje, w których pas przy ścianie może zostać wyłączony z obliczeń, o ile nie znajduje się w nim obszar zadania. Celem jest ograniczenie wpływu skrajnych punktów, które mogą zaniżać równomierność w sposób nieadekwatny do realnego użytkowania. To element, który powinien być opisany w dokumentacji, aby uniknąć rozbieżności między porównywanymi raportami.

Po uporządkowaniu siatki można przejść do drugiego obszaru, który najczęściej generuje problemy w biurach i przestrzeniach o wysokim komforcie: olśnienia.

Olśnienie i UGR: wymagania, dokumentacja i typowe źródła błędów

Norma wprowadza limit olśnienia (RUGL) i wskazuje metodę oceny UGR. W praktyce warto przyjąć jedno założenie, które eliminuje większość sporów: UGR nie jest cechą samej oprawy. Jest wynikiem układu: typu opraw, ich rozmieszczenia, geometrii pomieszczenia, odbijalności powierzchni i pozycji obserwatora.

Z tego powodu dokumentacja powinna zawierać założenia, dla których UGR zostało określone. W szczególności należy wskazać:

• wymiary pomieszczenia,
• odbijalności powierzchni,
• układ i rozstaw opraw (w tym relację rozstawu do wysokości montażu),
• typ i orientację opraw.

Kiedy tabela UGR wymaga ostrożności?

Załącznik A normy opisuje warunki, w których metoda tabelaryczna UGR ma największą wiarygodność: regularny układ opraw, prostokątne pomieszczenie i jeden typ opraw. jeżeli projekt jest niestandardowy (mieszane typy opraw, nieregularne układy, nietypowe rozsyły, rozwiązania pośrednie), UGR wymaga szczegółowego podejścia i jednoznacznego opisu założeń. W przeciwnym wypadku wynik może nie odzwierciedlać rzeczywistego ryzyka olśnienia.

Po olśnieniu naturalnym kolejnym krokiem jest utrzymanie parametrów. W normie jest to jedno z kluczowych spoiw między projektem a eksploatacją: maintenance factor.

Maintenance factor (MF): dlaczego Ēm musi być „utrzymywane”

Wartości podawane w tabelach normy odnoszą się do poziomu utrzymywanego. Oznacza to, iż projekt powinien uwzględniać spadki strumienia świetlnego w czasie, zabrudzenie opraw i pomieszczenia oraz przyjęty sposób utrzymania instalacji.

Norma podaje zależność pomiędzy poziomem utrzymywanym a początkowym:

gdzie:

• Ēi to natężenie początkowe,
• Ēm to natężenie utrzymywane (wymagane),
• fm (MF) to współczynnik utrzymania.

W praktyce MF powinien wynikać z warunków środowiskowych (np. zapylenie), rodzaju opraw, sposobu montażu oraz harmonogramu utrzymania. Z punktu widzenia dokumentacji odbiorowej oznacza to konieczność wskazania MF oraz przedstawienia planu utrzymania (czyszczenia i przeglądów). Dzięki temu wymagania normy mają sens w perspektywie kilku lat użytkowania, a nie wyłącznie w momencie uruchomienia.

Po ustaleniu MF można przejść do kolejnego elementu, który w projektach wnętrz występuje coraz częściej: integracji światła dziennego i sterowania.

Światło dzienne i sterowanie: jak projektować bez utraty kontroli nad warunkami widzenia

Światło dzienne jest korzystne energetycznie i jakościowo, ale jest zmienne i tworzy gradienty natężenia. W strefie przy oknach może być bardzo jasno, a w głębi pomieszczenia poziom spada istotnie.

Z tego względu w praktyce projektowej przyjmuje się podejście, w którym:

• oświetlenie elektryczne zapewnia spełnienie wymagań w warunkach niekorzystnych (np. brak daylight),
• sterowanie (ściemnianie, sceny, czujniki) pozwala wykorzystać daylight bez pogorszenia równomierności oraz komfortu.

W dokumentacji warto jasno rozdzielić: wymagania, które dotyczą oświetlenia elektrycznego (i są weryfikowane pomiarami), oraz działanie systemu sterowania, które ma utrzymać stabilne warunki widzenia w codziennym użytkowaniu.

Taki sposób prowadzi bezpośrednio do rozdziału o weryfikacji. Norma wyraźnie podkreśla, iż odbiór ma być powtarzalny i porównywalny z założeniami projektu.

Weryfikacja i odbiór: jak sprawdzić zgodność bez uznaniowości

Weryfikacja wymaga dwóch rzeczy: zgodnych założeń oraz mierzalnej procedury. Najważniejsza zasada, którą warto przyjąć jako standard odbiorowy, brzmi: punkty pomiarowe muszą odpowiadać punktom obliczeniowym. To oznacza, iż projekt powinien zawierać siatkę, a zespół pomiarowy powinien wykonać pomiary w tych samych punktach oraz w tych samych obszarach.

W praktyce procedura odbiorowa powinna obejmować:

• potwierdzenie konfiguracji instalacji (rodzaj opraw, ich ustawienie, sterowanie),
• opis warunków pomiaru (w tym dane przyrządu i kalibracja),
• pomiar natężeń w zdefiniowanej siatce oraz wyliczenie średniej i równomierności,
• weryfikację, czy wyniki odpowiadają wymaganiom (z uwzględnieniem założeń utrzymania),
• potwierdzenie danych producenta dotyczących UGR oraz parametrów źródeł (Ra, CCT).

Dzięki temu porównuje się „to samo z tym samym”, a odbiór nie staje się dyskusją o metodzie, tylko weryfikacją wymagań.

Ściąga: typowe przestrzenie i obszary ryzyka w projektach oświetlenia wewnętrznego

Zanim zerkniesz na typowe przestrzenie, musisz wiedzieć, iż poniższa tabela nie zastępuje tabel normy (które są przypisane do konkretnych aktywności). Jej zadaniem jest porządkowanie tego, co w praktyce najczęściej decyduje o sukcesie projektu i spokojnym odbiorze. Pamiętaj również o jednej zasadzie: w każdej przestrzeni należy dobrać wymagania do konkretnych czynności. Poniższe punkty powinieneś traktować jako priorytety kontrolne.

Zestawienie prowadzi do naturalnego wniosku: najczęstsze problemy wynikają nie z „braku luxów”, ale z niespójności dokumentacji, pominięcia UGR, MF lub parametrów przestrzennych oraz z braku procedury weryfikacji. Dlatego na końcu artykułu domykamy temat krótką checklistą, która łączy wymagania normy z praktyką projektowo-odbiorową.

Checklista do projektu i odbioru zgodnego z PN-EN 12464-1

Punktem wyjścia jest jednoznaczne określenie aktywności i stref. Bez tego nie da się prawidłowo dobrać tabeli wymagań ani przygotować weryfikacji. Następnie należy dopilnować, aby dokumentacja obejmowała pełny pakiet kryteriów, a nie tylko natężenie.

Podsumowanie

Podsumowując – norma PN-EN 12464-1:2022 porządkuje oświetlenie wewnętrzne jako zestaw warunków widzenia. Warunki te, powinny być spełnione w eksploatacji, a nie tylko w chwili uruchomienia. Logika normy prowadzi od zdefiniowania aktywności i stref, przez dobór parametrów ilościowych i jakościowych, po utrzymanie parametrów (MF) oraz weryfikację w oparciu o spójną siatkę obliczeniową i pomiarową.

Jeżeli w dokumentacji i projekcie konsekwentnie dopina się trzy elementy — siatkę porównywalną z pomiarem, UGR opisane założeniami oraz MF wraz z utrzymaniem — ryzyko rozbieżności na odbiorze spada znacząco, a użytkownicy oceniają światło jako komfortowe i „czytelne”, nie tylko jasne.
